Description

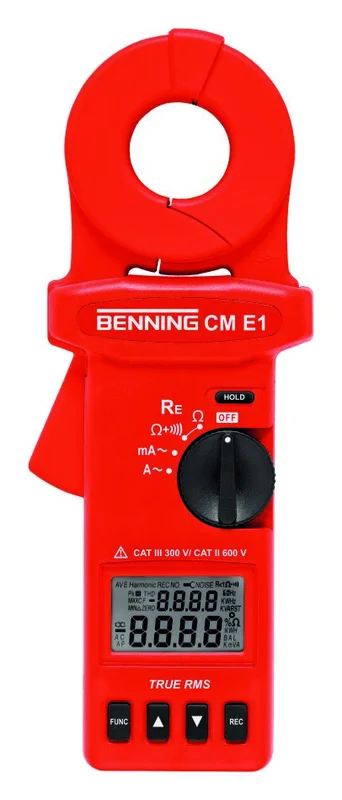

Benning 044684 CM E1 Testeur de boucle de terre TRUE RMS

Mesure de la résistance de la boucle de terre pour les systèmes à plusieurs mises à la terre. Mesure des courants de fuite et de charge de 0,3 mA à 35 A en utilisant la méthode de mesure TRUE RMS. La pince de mesure comporte un enroulement d’excitation et un enroulement de détection. L’enroulement d’excitation induit un courant induit dans le conducteur de terre enfermé avec une tension alternative constante U (f = 3,333 kHz). L’enroulement du capteur mesure le courant induit. Le BENNING CM E1 mesure (calcule) la résistance de la boucle de terre totale Rs = U/I.

• Alarme de limite inférieure et supérieure réglable lorsque la résistance de la boucle de terre est dépassée avec un signal optique et acoustique (FUNC)
• Calibrage automatique à la mise sous tension
• Pas besoin de déconnecter le conducteur de terre (souvent difficile à cause de la corrosion)
• Mesure rapide et facile, pas besoin d’installer des sondes/électrodes de terre auxiliaires
• Sûr pour le personnel d’essai et l’installation électrique (la mise à la terre reste fonctionnelle pendant la mesure)
• Pas de perturbations dans l’installation électrique dues à la déconnexion de la prise de terre : – Mise à la terre des pylônes électriques, des systèmes de protection contre la foudre, de l’éclairage public, des télécommunications, de l’énergie éolienne
• Norme : IEC/EN 61010-1 (DIN-VDE 0411-1)
• Dimensions : 276 x 100 x 47 mm
• Poids : 750 g (avec piles)
• Y compris mallette de transport avec bandoulière, résistance de référence, batterie et mode d’emploi

• Champ d’affichage : 9999
• Bargraph : Non
• Rétro-éclairage : non
• Précision : 1,5 %.
• Courant alternatif : 0,3 mA – 35 A
• Résistance : 0.025 Ohm – 1500 Ohm
• Continuité : Non
• Diode : Non
• Capteur de tension : Non
• Sélection de la plage de mesure : Automatique
• Mise hors tension automatique : Oui
• Fonction mémoire : HOLD
• Enregistrement des données : 116 valeurs mesurées
• Méthode de mesure : TRUE RMS
• Ouverture de la pince : 38 mm
• Catégorie de mesure : CAT III 300V
