Description

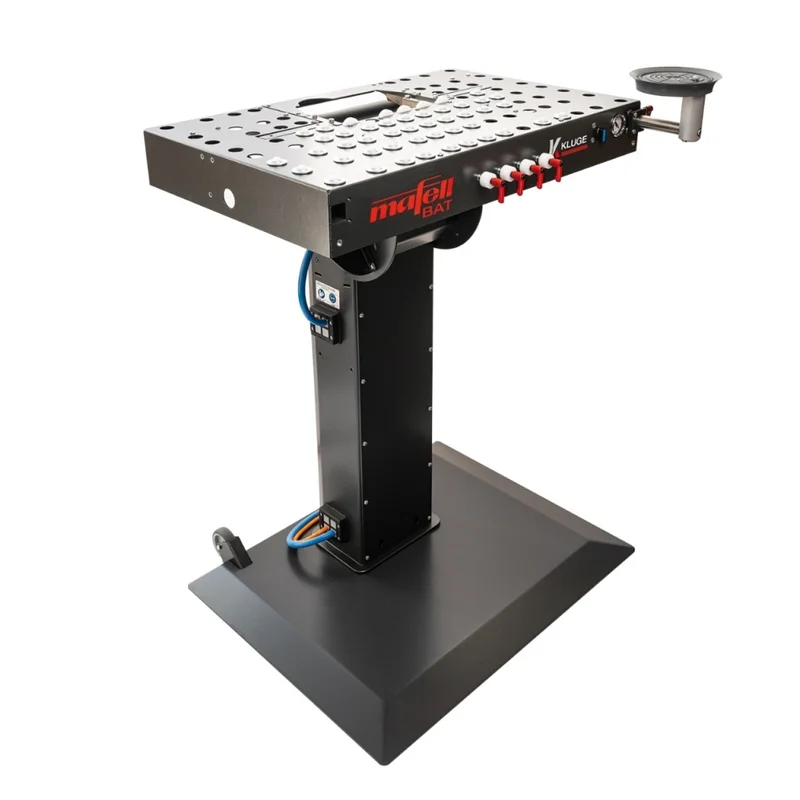

Mafell 9K0103 BAT+ Table d »usinage

• En combinaison avec la table de travail BAT, la machine mobile de traitement des chants avec articulation zéro devient un système semi-stationnaire.
• Grâce à l »appui parfait de la pièce par des rouleaux à billes mobiles, presque toutes les variantes d »usinage des bords sont possibles.
• Les matériaux en feuilles et les pièces façonnées droites, angulaires, courbes et arrondies peuvent être parfaitement traités.
• Des arêtes de coupe obliques jusqu »à 55° sont facilement réalisables.
• Les rouleaux à billes associés à 360° assurent un positionnement variable pour les pièces moulées et les contours fermés.
• La table d »angle permet un réglage pneumatique de l »angle pour le délignage des arêtes de coupe jusqu »à 55° sur les petites pièces.
• Le déclenchement et l »amortissement pneumatiques du réglage de l »angle facilitent la manipulation.

• Système semi-stationnaire lorsqu »il est utilisé avec une machine d »usinage des bords à joint zéro HIT-M

• Les rouleaux à billes peuvent être montés ou déplacés individuellement.
• Idéal pour un positionnement variable. Pour un transport et une mobilité faciles dans l »atelier.
• Les angles de 0 à 55° peuvent être réglés librement.

• Dimensions totales (L x l x h) 790 x 663 x 1000 mm
• Dimensions du plateau de table 780 x 490 mm
• Hauteur de travail 1000 mm
• Plage d »inclinaison de 0 à 55 °.
• Connexion électrique 230 V / 16A
• Raccordement d »air comprimé 6 – 10 bar
• Poids 55,0 kg

• 42 rouleaux de billes
• 1 jeu de connexion 4 m tension/air comprimé
• 1 table d »angle, réglable pneumatiquement
• 1 système de vide plaque de vide ronde D160 mm

‘
