Description

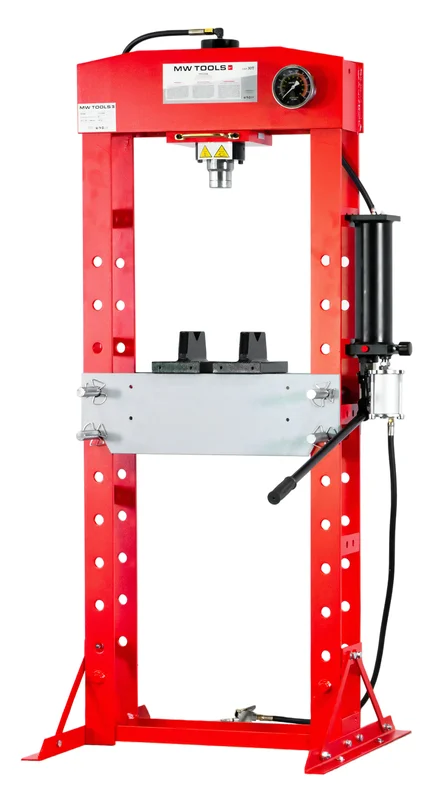

Métallurgie PPH30B Presse hydraulique pneumatique 30T

• Presse hydraulique pneumatique 30 tonnes avec cylindre mobile
• Commandes manuelles et pneumatiques :
• La pompe hydropneumatique est commandée par de l’air comprimé via une vanne manuelle, et fournit la puissance et la vitesse pendant le fonctionnement.
• Pompe à 2 vitesses : une vitesse élevée lors de l’approche de la pièce sans charge, et une vitesse plus lente pendant le pressage. La vitesse diminue automatiquement en cas de contre-pression
• La pompe peut également être actionnée manuellement à l’aide d’un levier, pour un travail précis.
• Le cadre de base, sur lequel toutes les forces s’exercent pendant le pressage, est entièrement soudé à partir d’un cadre solide, ce qui ajoute à la solidité et à la longévité de la presse. Nous n’utilisons pas de boulons ou de vis pour assembler la presse.
• La table de travail est soutenue par 4 goupilles de verrouillage robustes avec clips de sécurité, la table de travail reposant sur les 2 goupilles inférieures. Cela permet de régler plus facilement la hauteur de la table sans que les goupilles ne se coincent.
• Pompe avec soupape de surcharge
• Culasse amovible (diamètre intérieur de l’admission : 25 mm). Permet de raccorder à la culasse le jeu de poinçons optionnel ou d’autres moules de presse et couteaux de pliage (art 754758311).
• Pression de travail de l’air comprimé : 7,5 à 8,5 bar et débit d’air : 200 l/min
• Valve d’air comprimé à commande manuelle et connexion avec connecteur EURO

• Fonctionnement à l’air comprimé (vanne manuelle) et à la main (levier)
• Le cylindre mobile latéralement permet de presser plus près du bord du cadre. Utile pour presser sur le côté de grandes pièces.
• Mécanisme fiable de la pompe à double vitesse
• Fourni avec 2 blocs de presse (V-blocks)
• Jeu de poinçons en option

• Type de presse Hydropneumatique
• Cylindre 150
• Cylindre de course G mm 150
• Nombre de vitesses 2
• Pression d’air requise bar 7,5
• Débit d’air l/min 200
• Capacité t 30
• Vitesse en mm/min 120
• Vitesse de descente en pression mm/min 33
• Vitesse de descente sans pression mm/min 160
• Cylindre mobile Oui
• A mm 1800
• W mm 795
• C mm 700
• D mm 535
• Diamètre du cylindre mm 58
• E mm 180
• F min. mm 150
• F max. mm 1030
• H mm 910
• I mm 200
• L1 mm 1292
• L2 mm 412
• Poids kg 166.00
• Dimensions (l x l x h) mm 795x700x1800

• Valve pneumatique pour fonctionnement avec de l’air comprimé
• Jeu de blocs en V pour redresser ou presser des arbres, des barres et des tubes. Dimensions d’un bloc en V : longueur 206 mm, largeur 130 mm, hauteur 105 mm.
• Manomètre avec indication de la force de pression
• Pré-rempli d’huile hydraulique
• Assemblage facile : la presse est livrée en une seule pièce. Seuls les 2 supports latéraux sont assemblés sur place
