Description

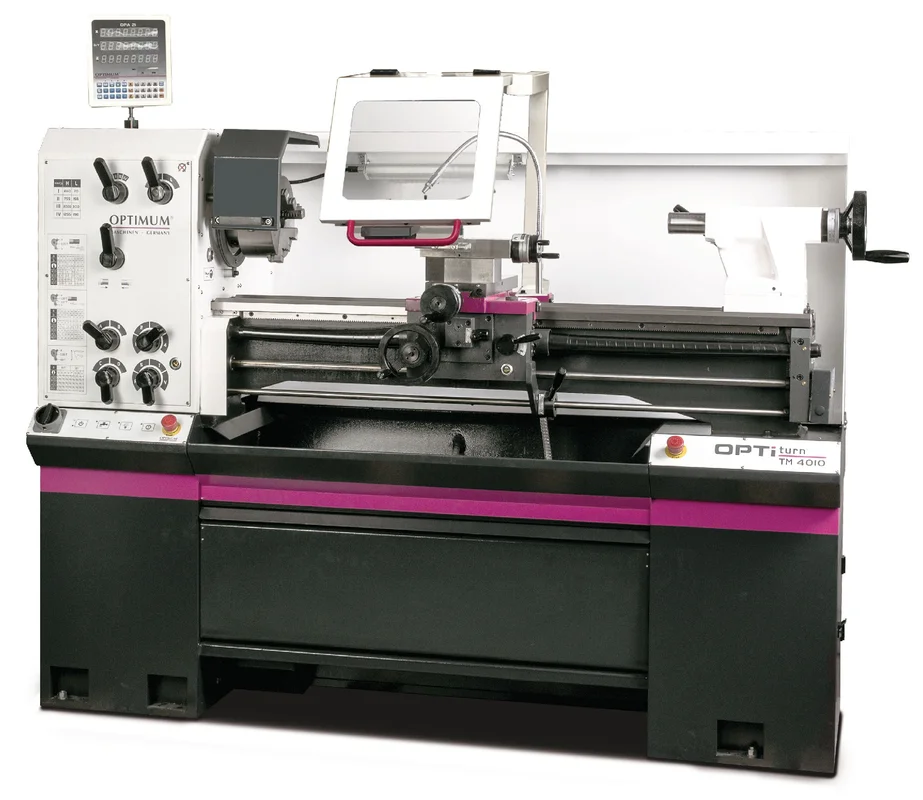

Optimum Optiturn TH4010V Tour à métaux 1000 mm 400V

• Tour à métaux entièrement équipé d’un axe à arête et d’un axe d’avance avec une transmission à huile.
• avec variateur Siemens inverter avec indication numérique de position DPA21 sur 3 axes.
• Guides de lit à prisme trempés par induction et rectifiés avec précision
• Précision de concentricité garantie du nez de broche meilleure que 0,015 mm
• Composants électriques de Siemens ou Schneider
• Tous les guides par des cales après ajustement.
• Finition haute et précise
• Entraînement de l’alimentation en douceur avec des engrenages arrondis, fonctionnant dans un bain d’huile.
• Avec affichage numérique DPA21 monté sur 3 axes
• – Clavier à membrane convivial, résistant aux éclaboussures, étanche et sans brillance
• – Capteur fourni pour la détection de la vitesse de la broche
• – Très grande précision de travail
• – Réduction significative du temps de production
• – Taux d’erreur réduit
• – Affichage : axes X, Y / Z0, Z avec 8 chiffres LED (premier chiffre)
• Convertisseur de fréquence Sinamics G120D :
• – Fonction intégrée
• – Classe EMV C2 selon la norme EN 61800-3
• – Intégration de la sécurité
• – Des économies d’énergie jusqu’à 20
• – Aucune résistance de freinage n’est nécessaire
• – Connexions uniformes et normalisées
• – Conception robuste et plate (IP65)
• – Retour d’information, faible retour sur le réseau
• – Commutation directe
• – Freinage plus rapide
• – Affichage simple/rapide du diagnostic au moyen de diodes électroluminescentes.
• – Fonctions de sécurité étendues STO et SLS
• STO – moment de déclenchement de la protection selon EN61800-5 SLS – vitesse limitée de la protection selon EN61800-5

• Vitesse de broche réglable électroniquement à 2 niveaux 30 -550 / 160 – 3000 min-1
• Grand diamètre ø 52 mm, broche camlock 5
• Système de refroidissement fermé avec pompe de refroidissement
• Avec un moteur puissant de 4 kW
• Pont de lit amovible pour le tournage de diamètres plus importants
• Luminaires machine à LED
• Avec affichage numérique monté sur 3 axes
• Porte-burin à changement rapide 40 positions SWH3-E avec 1 porte-burin carré
• Socle en tôle d’acier avec espace de rangement et collecteur de copeaux

• Arrêt d’urgence séparé, bouton de démarrage et d’arrêt séparé
• Tension à vide ; basse tension 24 V boutons de commande
• Contrôle de la vitesse conformément à la directive sur les machines. Filtre EMF de classe 2 pour une utilisation dans différentes zones.
• Microrupteurs dans la boîte de vitesses et les protections du mandrin
• Paroi anti-éclaboussures et bac à copeaux ; grand protège-ciseau avec éclairage LED
• Bouclier de broche ; frein d’arrêt d’urgence actionné par le pied

• Tournage plat, tournage longitudinal et transversal, chanfreinage, tournage conique et filetage
• Travailleurs à domicile, garages pour le retournement des tambours de frein, centres de formation et écoles, entretien général, département R&D

• Tension V 3×400
• Puissance kW 4
• Puissance du moteur de la pompe de refroidissement W 100
• Hauteur centrale mm 205
• Entraxe mm 1000
• Diamètre de rotation au-dessus du lit mm 410
• Diamètre de rotation au-dessus de la glissière mm 255
• Diamètre de rotation sans pont de lit mm 540
• Longueur de rotation dans le pont du lit mm 165
• Largeur du lit mm 206
• Nombre de vitesses variable
• Vitesse de rotation min-1 30-550 / 160-3000
• Spilkonus MK 6
• Nez de broche Camlock DIN55029 D1-5″
• Alésage de la broche mm 52
• Avance longitudinale mm/O 0,043-0653 (48)
• Alimentation transversale mm/O 0,015-0,206 (48)
• Coupe-fil métrique M 0,4-7 (42)
• Coupe du filet en pouces Gg/1″ 70-4
• Ciseau d’entrée de garage mm 100
• Distance de déplacement du chariot transversal mm 195
• Hauteur du porte-burin mm 20X20
• Tête libre Konus MK 3
• Tête libre mm 130 (ø45)
• Poids kg 735.00
• Dimensions (l x l x h) mm 1920x740x1595

• Douille de réduction MK6 – MK3
• 2 Centres fixes MK3
• Verres fixes avec passage max. de 100 mm
• Lunettes de suivi avec passage jusqu’à 95 mm
• Porte-ciseau quadruple
• Jeu de roues de secours
• Touches de contrôle
• Protocole de collecte
• Manuel, marquages, marque CE et certificat CE conformément à la directive Machines 2006/42/CE, à la directive Basse tension 2014/35/CE et à la directive CEM 2014/30/CE.
• Conseil : livré sans mandrins, n’oubliez pas de les commander.
