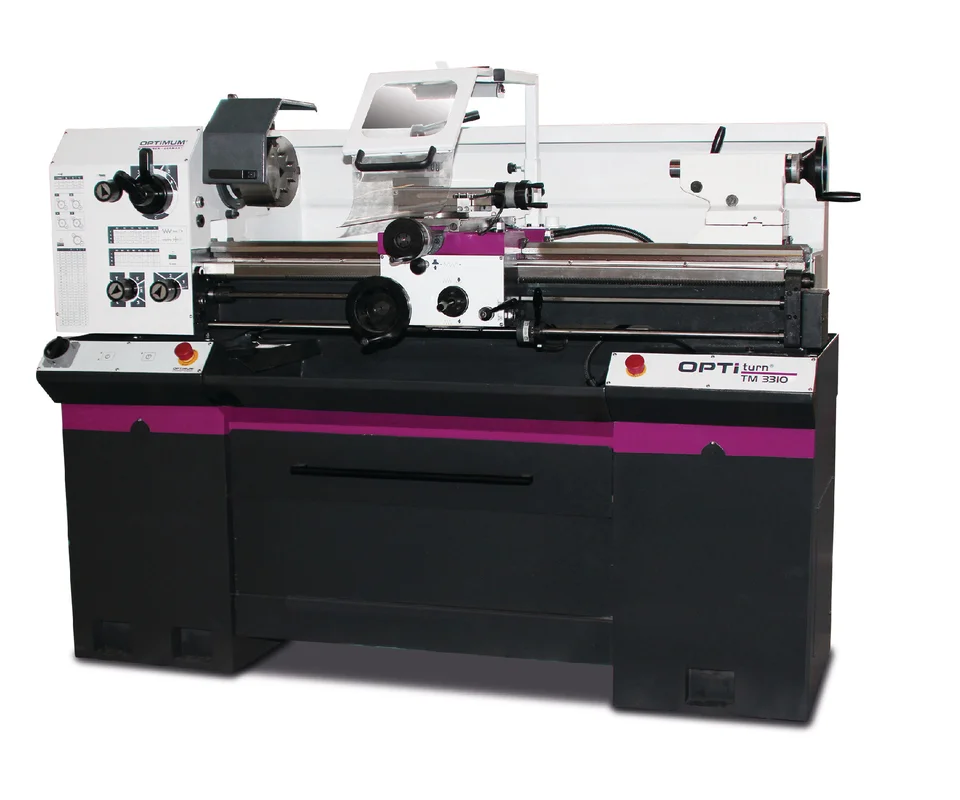

Optimum Optiturn TM3310 Tour à métaux 1000 mm 400V

• Guides de lit à prisme trempés par induction et rectifiés avec précision
• Précision de concentricité garantie du nez de broche meilleure que 0,015 mm
• Composants électriques de Siemens ou Schneider
• Tous les guides par des cales après ajustement.
• Finition haute et précise
• Entraînement en douceur avec des engrenages arrondis, trempés et rectifiés, fonctionnant dans un bain d’huile.
• Rotation gauche/droite par levier sur le chariot
• Le fuseau du contrepoint est durci et poli
• L’arbre principal parfaitement monté assure une capacité de charge élevée grâce à des roulements à billes de précision.

• Grand alésage ø 38 mm, broche camlock 4
• Avec un moteur puissant de 1,5 kW
• Luminaires machine à LED
• Cadre en tôle d’acier avec espace de rangement et bac de récupération des copeaux

• Arrêt d’urgence séparé (à gauche comme à droite, bouton de démarrage et d’arrêt séparé)
• Tension à vide ; basse tension 24 V boutons de commande
• Microrupteurs dans la boîte de vitesses et les protections du mandrin
• Paroi anti-éclaboussures et bac à copeaux ; grand protège-ciseau avec éclairage LED
• Blindage Leispil
• Frein électromagnétique
• Volants testés selon la norme EN23125
• Leviers de commutation testés selon le cycle de vie EN ISO 13849

• Tournage plat, tournage longitudinal et transversal, chanfreinage, tournage conique et filetage
• Travailleurs à domicile, garages pour le retournement des tambours de frein, centres de formation et écoles, entretien général, département R&D

• Tension V 3×400
• Puissance kW 1,5
• Hauteur centrale mm 165
• Entraxe mm 1000
• Diamètre de rotation au-dessus du lit mm 330
• Diamètre de rotation au-dessus de la glissière mm 216
• Largeur du lit mm 190
• Nombre de vitesses 9
• Vitesse de la broche min-1 65 – 2000
• Spilkonus MK 5
• Nez de broche Camlock DIN55029 D1-4″
• Alésage de la broche mm 38
• Avance longitudinale mm/O 0,02 -0,4 (24)
• Avance transversale mm/O 0,01 – 0,2 (32)
• Coupe-fil métrique M 0,4 – 10 (29)
• Coupe du filet en pouces Gg/1″ 56 – 4
• Ciseau d’entrée de garage mm 90
• Distance de déplacement du chariot transversal mm 168
• Hauteur du porte-burin mm 16×16
• Tête libre Konus MK 3
• Tête libre mm 100 (ø38)
• Poids kg 440.00
• Dimensions (l x l x h) mm 1760x745x1320

• Un mandrin 3 mors ø 160 mm, montage direct
• Manchon de réduction MK5 – MK3
• 2 Centres fixes MK3
• Jeu de roues de secours
• Touches de contrôle
• Remplie d’huile de transmission de haute qualité
• Manuel en néerlandais, marquages, marque CE et certificat CE conformément à la directive sur les machines 2006/42/CE et à la directive CEM 2014/30/CE.
