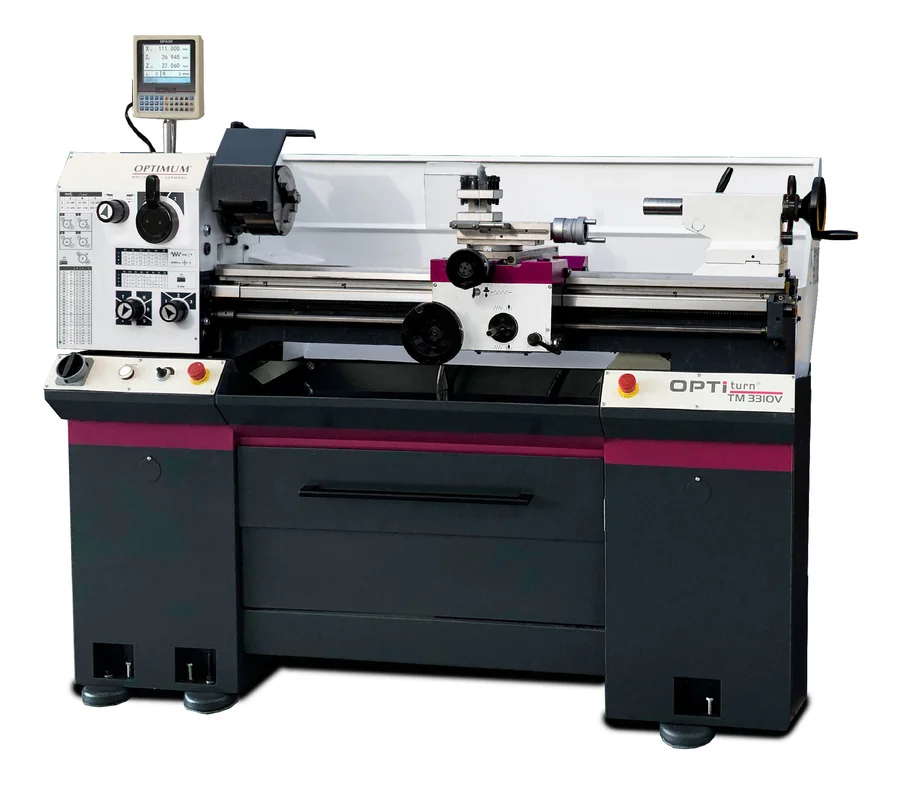

Optimum Optiturn TM3310V Tour à métaux 1000 mm 400V

• Tour à métaux entièrement équipé d’un axe d’ardoise et d’un axe d’avance avec une transmission à base d’huile, avec variateur Siemens inverter, avec affichage numérique DPA32-3 monté sur 3 axes.
• Guides de lit à prisme trempés par induction et rectifiés avec précision
• Précision de concentricité garantie du nez de broche meilleure que 0,015 mm
• Composants électriques de Siemens ou Schneider
• Tous les guides par des cales après ajustement.
• Finition haute et précise
• Entraînement en douceur avec des engrenages arrondis, trempés et rectifiés, fonctionnant dans un bain d’huile.
• Rotation gauche/droite par levier sur le chariot
• Le fuseau du contrepoint est durci et poli
• L’arbre principal parfaitement monté assure une capacité de charge élevée grâce à des roulements à billes de précision.
• Avec affichage numérique DPA32-3 monté sur 3 axes
• – Clavier à membrane convivial, résistant aux éclaboussures, étanche et sans brillance
• – Capteur fourni pour la détection de la vitesse de la broche
• – Très grande précision de travail
• – Réduction significative du temps de production
• – Taux d’erreur réduit
• – Affichage : axes X, Y / Z0, Z avec 8 chiffres LED (premier chiffre)
• Convertisseur de fréquence Sinamics G120D :
• – Fonction intégrée
• – Classe EMV C2 selon la norme EN 61800-3
• – Intégration de la sécurité

– Des économies d’énergie jusqu’à 20

– Aucune résistance de freinage n’est nécessaire

– Connexions uniformes et normalisées

– Conception robuste et plate (IP65)

– Retour d’information, faible retour sur le réseau

– Commutation directe

– Freinage plus rapide

– Affichage simple/rapide du diagnostic au moyen de diodes électroluminescentes.

– Fonctions de sécurité étendues STO et SLS

STO – moment de déclenchement de la protection selon EN61800-5

SLS – protection vitesse limitée selon EN61800-5

• Avec un moteur puissant de 1,5 kW
• Avec frein électromagnétique
• Luminaires machine à LED
• Avec affichage numérique monté sur 3 axes.
• Cadre en tôle d’acier et collecteur de copeaux
• Vitesses variables à l’infini Variateur Siemens

• Arrêt d’urgence séparé (à gauche comme à droite, bouton de démarrage et d’arrêt séparé)
• Tension à vide ; basse tension 24 V boutons de commande
• Microrupteurs dans la boîte de vitesses et les protections du mandrin
• Paroi anti-éclaboussures et bac à copeaux ; grand protège-ciseau avec éclairage LED
• Blindage Leispil
• Frein électromagnétique
• Volants testés selon la norme EN23125
• Leviers de commutation testés selon le cycle de vie EN ISO 13849

• Tournage plat, tournage longitudinal et transversal, chanfreinage, tournage conique et filetage
• Travailleurs à domicile, garages pour le retournement des tambours de frein, centres de formation et écoles, entretien général, département R&D

• Tension V 400
• Puissance kW 1,5
• Hauteur centrale mm 165
• Entraxe mm 1000
• Diamètre de rotation au-dessus du lit mm 330
• Diamètre de rotation au-dessus de la glissière mm 216
• Largeur du lit mm 190 Tête
• Nombre de vitesses 6
• Vitesse de la broche min-1 14-2800
• Spilkonus MK 5
• Nez de broche Camlock DIN55029 D1-4
• Alésage de la broche mm 38
• Avance longitudinale mm/O 0,02 -0,4 (24)
• Avance transversale mm/O 0,01 – 0,2 (32)
• Coupe-fil métrique M 0,4 – 10 (29)
• Coupe du filet en pouces Gg/1″ 56 – 4
• Ciseau d’entrée de garage mm 90
• Distance de déplacement du chariot transversal mm 168
• Hauteur du porte-burin mm 16×16
• Tête libre Konus MK 3
• Tête libre mm 100 (ø38)
• Poids kg 440.00
• Dimensions (l x l x h) mm 1760×745 x1590

• Un mandrin 3 mors ø 160 mm, montage direct
• Manchon de réduction MK5 – MK3
• 2 Centres fixes MK3
• Jeu de roues de secours
• Touches de contrôle
• Remplie d’huile de transmission de haute qualité
• Manuel, marquages, marque CE et certificat CE conformément à la directive sur les machines 2006/42/CE et à la directive CEM 2014/30/CE.
